링 블로워 (Ring Blower) 는 고압의 공기를 필요로 하는 산업현장 및 기계 등에 널리 쓰이는 기계장치로서 재생형 블로워
(Regenerative Blower) 라고도 불리며 정식 명칭은 재생형 유체기계 (Regenerative type turbo- machinery) 이다.
링 블로워는 사용하고자 하는 용도와 성능에 따라 다양한 크기와 구조로 설계 제작되고 작은 유량에서 큰 양정을
낼 수 있는 유체기계로서 임펠러의 개수 그리고 임펠러 수로의 형태에 따라 구분되며 유체를 한번 압축하는

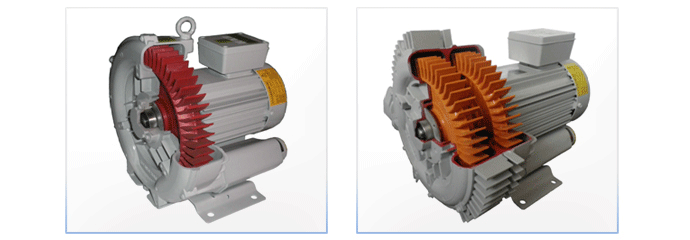

1단 (Single) 형과 1단에서 압축된 유체를 재차 압축하여 토출하는 2단 (Double) 형으로 나뉜다. |
|
| |
 |
| < 1단 (Single) 형 링블로워 > |
< 2단 (Double) 형 링블로워 > |
|
| |

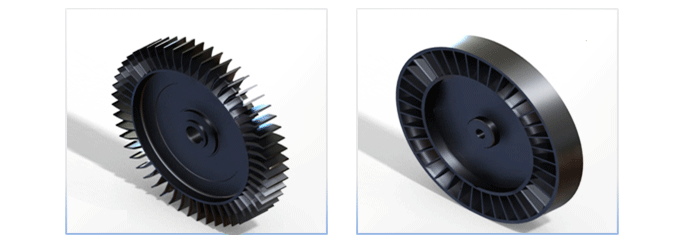

| 또한 임펠러 깃의 형태에 따라서도 분류가 되며 개수로형(Open channel type)과 사이드채널형(Side channel type)이 있다. |
|
| |
 |
| < 개수로형 (Open channel type) > |
< 사이드채널형 (Side channel type) > |
|
| |
최근 저유량, 고압력을 요구하는 중소형 장비에서 공기 과급용으로 사용 빈도가 높아지고 있고 고압을 필요로 하는
산업용 고압 송풍기,
하수 및 폐수 처리장 정화조, 양식장 산소 공급, 공기의 힘을 필요로 하는
산업용 자동화 기기
등에 널리 사용되고 있다. |
|
 |
|
| |
 |
링 블로워는 몸체에 위치한 유도 전동기 (Motor)에 전원이 공급되면서
(1) 케이싱 (Casing) 안에 위치해 있는 임펠러 (Impeller) 를 고속으로
회전시켜
외부의 공기를 흡입하고
(2) 임펠러의 원주를 따라 방사형으로
파여진 임펠러 홈
(Impeller Groove)
이 케이싱 안에서 회전하면서
(3) 유체의 마찰을 발생시키고 그로 인한 압력변화로 양정을 상승시켜
(4) 외부로 토출하는 원리로 작동된다. |
|
| |

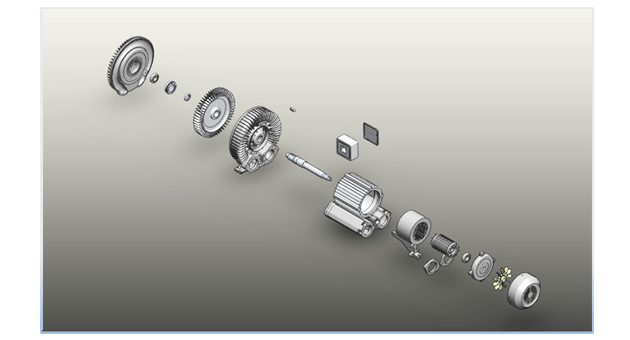

일반적으로 소형 링 블로워는 아래 그림과 같은 구조로 설계 조립되며 중형, 대형으로 갈수록 구조와 외형이 달라진다.
황해전기에서는 일반 소형부터 대형의 모델을 자체 생산하며 일반 링 블로워 이외에도 링 블로워부와 모터 (Motor) 부를
벨트로 연결하는 벨트 타입 링 블로워 (Belt driven blower), 다양한 특수 모터 (Motor) 의 연결이 가능한 커플링 타입
링 블로워 (Coupling connected blower), 전원이 없는 장소에서 대체 동력원을 연결하여 사용 가능한 베어 샤프트 타입
링 블로워 (Bare-shaft type blower), 링 블로워를 외부로부터 보호하고 흡음 내장재를 이용하여 저소음이 요구되는 장소에
쓰일 수 있는 어코스틱 블로워 (Acoustic blower) 등 특수 블로워도 제작되고 있다. |
|
| |
 |
| |
 |

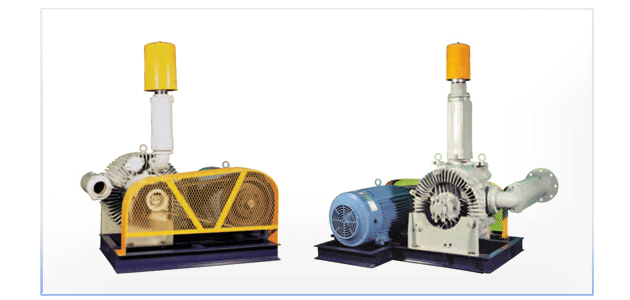

| < 벨트 타입 블로워 > |
| |
 |

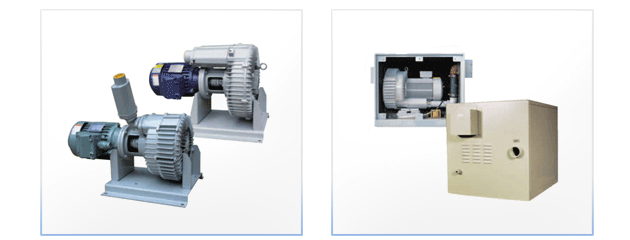

| < 커플링 타입 블로워 > |
< 어코스틱 블로워 > |
|
| |
 |

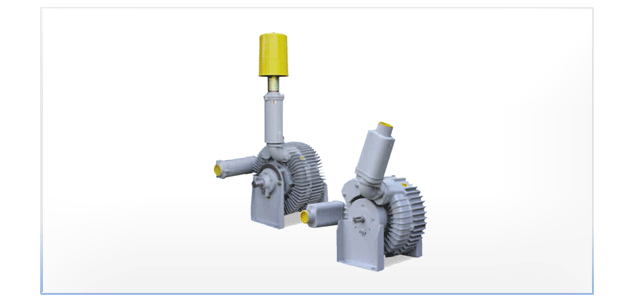

| < 베어 샤프트 타입 블로워 > |
| |
| |
