기종간 사용부품의 형상이 조금씩 차이는 있을수 있으나 기본 원리는 동일 함

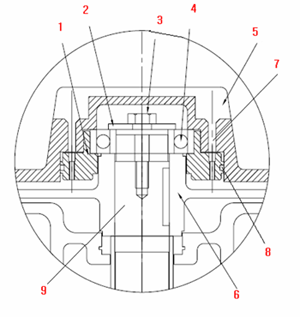

번 호 명 칭
1 베어링커버
2 디스크
3 볼트
4 베어링
5 임펠러 하우징(앞)
6 임펠러
7 임펠라 하우징(앞)과 베어링커버 연결부
8 오링
9 샤프트

베어링(4)이 베어링 커버(1)에 내장되어 임펠러 하우징의 앞 커버에 볼트(7)에 의해 고정되는 구조이며 베어링 커버(1)는 볼트(3)에 의해
모터 샤프르(9)과 연결되며 동시에 모터 샤프트(9)에 취부되어 있는 임펠러(6)의 중앙상단부에 취부되는 구조임. 즉 임펠러(6)의 회전에
영향을 줄수있으므로 분해, 조립시 취급에 주의하여야 함. 특히 Grease가 유출되지 않도록 볼트(3)및 디스크(2)의 체결에 주의하여야
하며 베어링 커버에 붙어있는 오-링(8)이 이탈되지 않도록 베어링 커버(1)를 임펠러 하우징(5)에 볼트(7)로 체결할때 수평이 되도록
주의하여야 한다.
특히 베어링 커버(1)를 임펠러 하우징(5)에 볼트(7)로 체결할 때 수평이 않되면 베어링 커버(1)가 편향이 되어 연결된 샤프트(9) 및
임펠러(6)가 딸려 올라와서 맞물려 회전이 않되는 경우가 있으므로 주의하여야 함.

1. 베어링 커버 연결용 볼트 및 임펠러 하우징 연결용 볼트 확
2. 전동드릴을 이용하여 베어링 커버 연결용 볼트를 순차적으로 분해
3. 전동드릴을 이용 임펠러 하우징 커버 연결 볼트를 순차적 분해
4. 임펠러 하우징 커버를 분리(1자 드라이버등 이용)
5. 베어링 및 Grease상태확인
6. 전동드릴을 이용 베어링 커버와 샤프트 연결용 볼트 분리
7. 베어링 커버 분리
8. 베어링을 베어링 커버로 부터 분리
9. 베어링에 Grease 충전후 재조립

임펠러 하우징의 앞부분을 분리하기 위하여 하우징커버 결합용
볼트 및 베어링 커버 고정용 볼트 분해
전동드릴을 이용하여 베어링 커버 고정용 볼트를 분해(3개)
전동드릴 이용 임펠러 하우징 앞커버 분리위한 볼트 분해
1자 드라이버 또는 끝이 날카로운 공구로 하우징 볼트 취부 구멍을
중심으로 2군데씩 힘을 주어서 분리
임펠러 하우징 앞 커버 분리
베어링 및 Grease 상태 확인(변색여부)
전동드릴을 이용하여 베어링 커버 고정용 볼트 분리
1자 드라이버를 이용하여 베어링 커버 분리
표시된 부분은 베어링 커버와 임펠러 하우징 고정용 볼트가
취부되는 부분이며 재 조립시 주의해야 하는 부분
우측의 1번부터 순차적으로 분해하며 조립시는 역순임

베어링의 수명은 베어링에 주입되는 Grease의 관리 여하에 좌우 됩니다.
일반적으로 브로워는 부하 상태에서 운전되는 경우가 많으므로 부하의 정도에 따라 임펠러 하우징 내부의 온돡 80도 이상의 온도까지
상승되는 경우가 흔하며 심할경우 120도 이상에서 운전되는 경우도 있습니다.
고열상태에서 지속적으로 운전이 되는 경우에는 Grease의 열에 의한 액상화가 지속되어 Grease 이탈에 의한 베어링 손상의 주요한
원인이 되므로 과부하 운전이 되지 않도록 주의하여 주시기 바랍니다.
외부 흡입공기의 성분에 의해서도 Grease 액상화에 의한 베어링 손상 가능성이 있습니다.
부식성 기체 또는 염분이 포함된 기체, 수분이 함유된 기체는 Grease에 나쁜 영향을 줄 가능성이 많으므로 사용전에 이의 차단을 위한
기계적인 검토가 반드시 필요합니다.
또한 외부에서 유입되는 미세먼지등 이물질도 Grease및 베어링에 나쁜 영향을 줄 가능성이 있으므로 이의 기계적인 차단이 반드시
필요 합니다.
사용시간 교체시기
8시간 / 일 2 년
12시간 1 년
24시간/일 6 개월
과부하 운전 3 개월
Grease 교체 할때는 베어링 내부에 남아있는 Grease를 최대한 제거한 후에 베어링의 Ball이 보이지 않을 정도로 최대한 많이
충전하여야 합니다.

고속, 고열전용 Grease 사용
NLGI 등급 N3 사용권장
사용권장 Grease: UNIREX N3( Exxon Mobile Corporation)
*동일한 Grease가 없는 경우에는 UNIREX N3와 유사한 특성을 보유한 그리스 사용

주제 Lithium-complex 주도 235mm/10
NLGI Grade N3 점도지수 95
구조 고점도(버터와 유사한 수준) 이유도 0.6
적점 230도

구분 제품명 앞베아링 뒤베아링 중간베아링 리데나
RUBG

FLOWER
(NSX C3) 		1 STAGE
(단상) 		HRB-101 6203zC3 6203zzC3 - 32*22*7(실리콘)
HRB-201 6204zC3 - 32*22*7(실리콘)
HRB-301 6205zC3 6203zzC3 - 25*52*8(일반)
HRB-401
1 STAGE
(단상) 		HRB-100 6203zC3 6205zzC3 - 32*22*7(실리콘)
HRB-200 6204zC3 6205zzC3 - 40*28*8(실리콘)
HRB-300 6205zC3 6205zzC3 - 42*30*8(실리콘)
HRB-400
HRB-500 6206zC3 47*35*8(일반)
HRB-600 25*45*8(실리콘)
HRB-800 6207zC3 6307zzC3 - 52*35*5(일반)
HRB-900 -
HRB-1000 6308zC3 - 40*52*8(일반)
HRB-1100 6208zC3 -
HRB-1200 -
HRB-1300 -
2 STAGE
(단상)		 HRB-102/1 6203zC3 6303zzC3 - 32*22*7(실리콘)
HRB-202/1
HRB-302/1
HRB-402/1 6204zC3 6305zzC3 6006zC3 40*28*8(실리콘)
2 STAGE
(단상) 		HRB-202 6203zC3 6203zzC3 - 32*22*7(실리콘)
HRB-302
HRB-402 6204zC3 6305zC3 6006zC3 40*28*8(실리콘)
HRB-502 6205zC3 6305zC3 6006zC3 42*30*8(실리콘)
25*45*8(일반)
HRB-602
HRB-802 6206zC3 6208zC3 6007zC3 47*35*8(실리콘)
35*52*8(일반)
HRB-902 6207zC3
HRB-1002
HRB-1102 6207zC3 6308zC3 - 40*52*8(일반)
HRB-1202 -
HRB-1302 6208zC3 6308zC3 -
HRB-1402 -
HRB-1502 -
