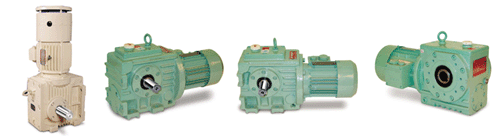

W-20
 W-25
 W-30
 W-35
 W-45
 W-60
 W-70
 W-HORIZONTAL TYPE
 VERTICAL TYPE





특징

※ 고효율
   기존의 이단형 웜 감속기의 효율에 비하여 1.5배 이상의 뛰어난 효율을 지녔습니다.

※ 고강성
   감속기 CASE가 한 몸체에 기어를 전부 내장하고 있으므로 구조상의 강성이 높아 콤팩트한
   설치가 가능합니다.

※ 편리성
   모터 입력축의 위치가 감속기의 중앙에 있으므로 사용자의 입장에서 선택과 설치 설계가
   용이합니다.

형식

※ 중실축형
   출력축이 일반 원통형의 축에 KEY홈이 있어서COUPLING또는 PULLEY설치로 사용할 수
   있는 형태입니다.

※ 중공축형
   출력축이 중공형태입니다.
   별도로 COUPLING이 PULLEY를 요하지 않고 피동축에 직결할 수 있습니다.

※ 모터 부착형
   출고시에 모터를 장착한 상태로 구입할 수 있습니다.

제품 CODE


조립도

  ※ 각부명칭

 1.WORM GEAR(WHEEL) 12.KEY 23.BOLT
 2.HEAD COVER 13.INPUT BEARING
 24.FLANGE
 3.GREASE COVER 14.BOLT
 25.INPUT GEAR
 4.OUTPUT COVER 15.BOLT
 26.SNAP RING
 5.OUTPUT BEARING 16.BOLT 27.KEY
 6.OIL SEAL 17.CASE 28.OIL SEAL
 7.KEY 18.SNAP RING 29.BEARING
 8.OUTPUT SHAFT 19.KEY 30.ELECTRIC MOTOR
 9.PLUG FOR DRAIN/VENT 20.EYE BOLT 31.BRAKE
10.INPUT COVER 21.INPUT PINION 32.COVER
11.INPUT SHAFT
 22.MOTOR SHAFT
